Une hydrolienne portative

Bonjour, je vais vous présenter un de mes projet que j'ai fais en Terminale, mais avant tout je vous propose une définition de ce qu'est un projet de 72h : « En classe terminale, un projet pluri-technologique collaboratif de conception réalisation, d’amélioration ou d’optimisation d’un produit, d’une durée de 72 heures, implique un travail collectif de synthèse et d’approfondissement.»

Pour moi ce fût un projet qui m'a particulièrement tenu à cœur, le but de mon projet de 72h était de concevoir une hydrolienne portative, ce projet a été en grande partie fais par mes soins en étant assisté 2 de mes 3 compagnons de travail.

Je vous souhaite alors autant de plaisir a découvrir mon travail que j’en aie eu en avançant dessus

Présentation succincte

En effet, c'est mon projet de terminal sur 72 h, nous étions 4 dans notre groupe de travail nous nous étions divisé le travail, l'électronique, et la modélisation qui étaient décomposées en 2 grandes parties l’hélice et le corps, nous avons rencontré de nombreux problèmes techniques comme : l'impression 3D qui était impossible due aux imprimantes que le personnel qualifié n'a pas réussit à faire fonctionner, l’étanchéité, le mode de rechargement (par USB), comment placer notre hydrolienne dans l'eau, et les fixations.

Pour le fonctionnement classique : une hydrolienne est un générateur qui convertis l'énergie mécanique en énergie électrique, dans notre cas de figure l’énergie est stockée dans une batterie, reliée par 1/2 USB en fonction de la taille des emplacements USB choisis, recouvrir les USB avec des caches USB en caoutchouc, placer des joints, des fixations etc....

C'est un projet qui m'a fait énormément évolué et permis de m'organiser de mieux en mieux, c'est un projet qui m'a passionné pendant quasiment 2 mois de travail quotidien, j'ai dû acquérir des notions en électroniques que j'ai toujours eu du mal a comprendre et assimiler, des notions d'étanchéités, apprendre comment fonctionne une éolienne/hydrolienne car le principe fondamental est le même générer de l’énergie à partir d'un mouvement mécanique.

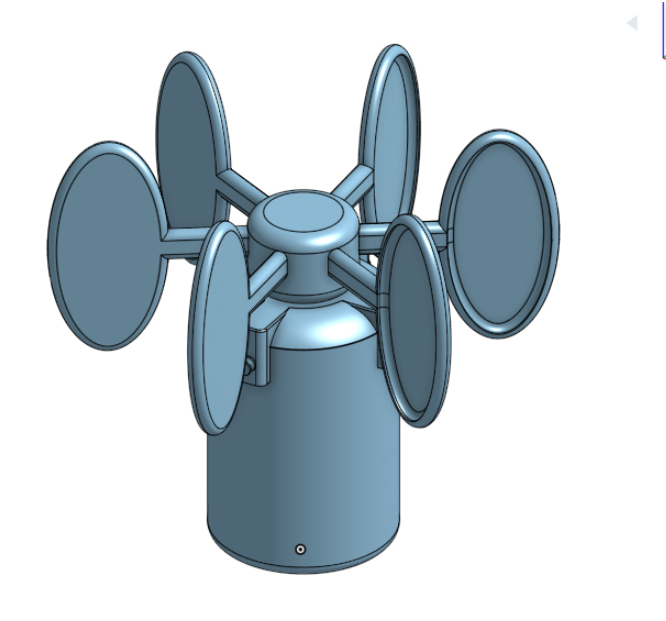

Modélisation 3D

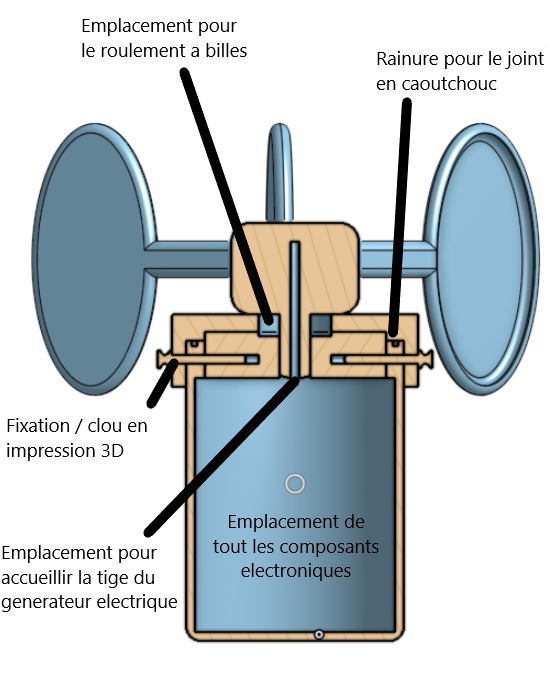

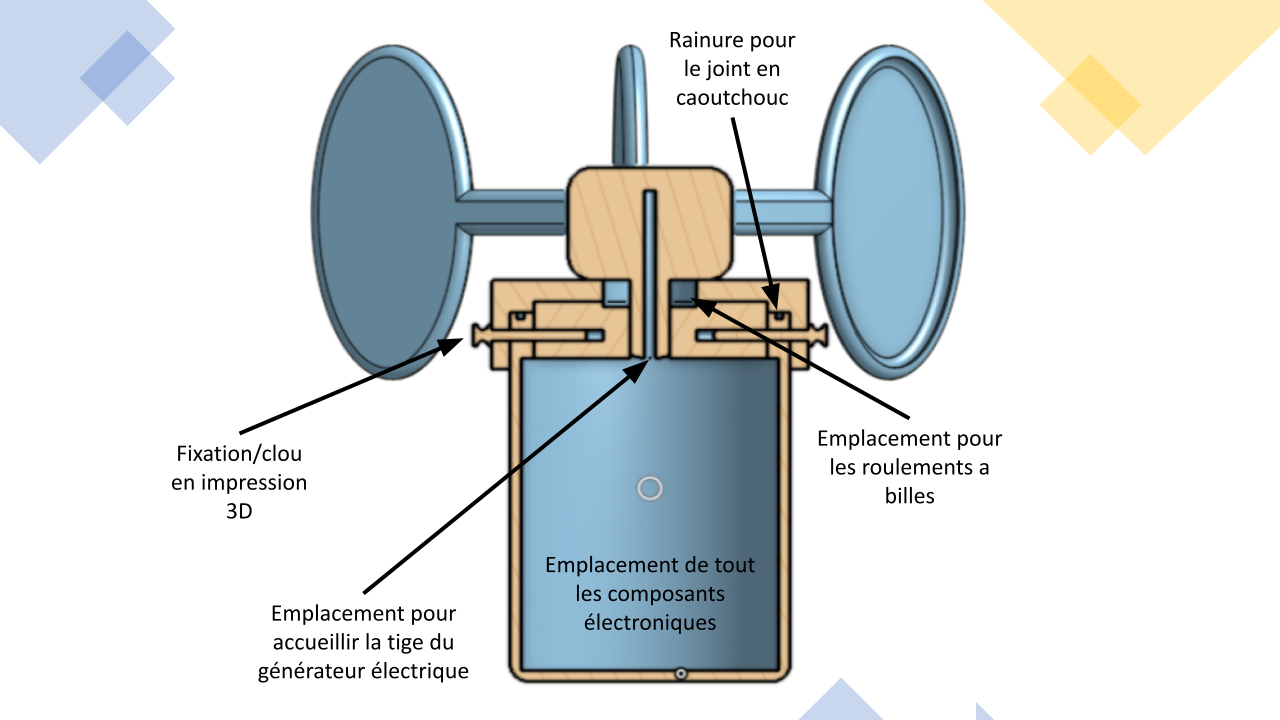

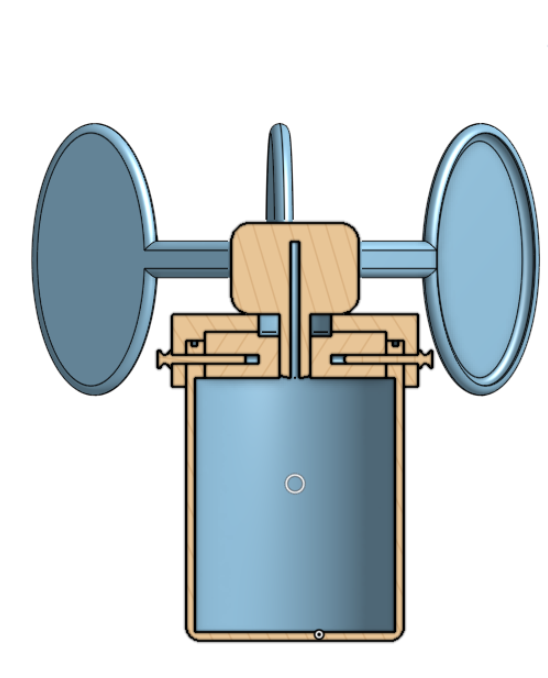

En terme de modélisation 3d, tout a été modélisé par mes soins la base, le diamètre de la base l'épaisseur de chaque parties coïncides le une avec les autre avec un jeu (le mouvement d'une pièce par rapport a l'autre) qui va en de cela du 1/2 millimètre (sur la maquette modélisé).

En termes de forme c'est ce qui nous avais semblais le plus simple a réalisé, une "boite avec des hélices qui est plombée par sa batterie"

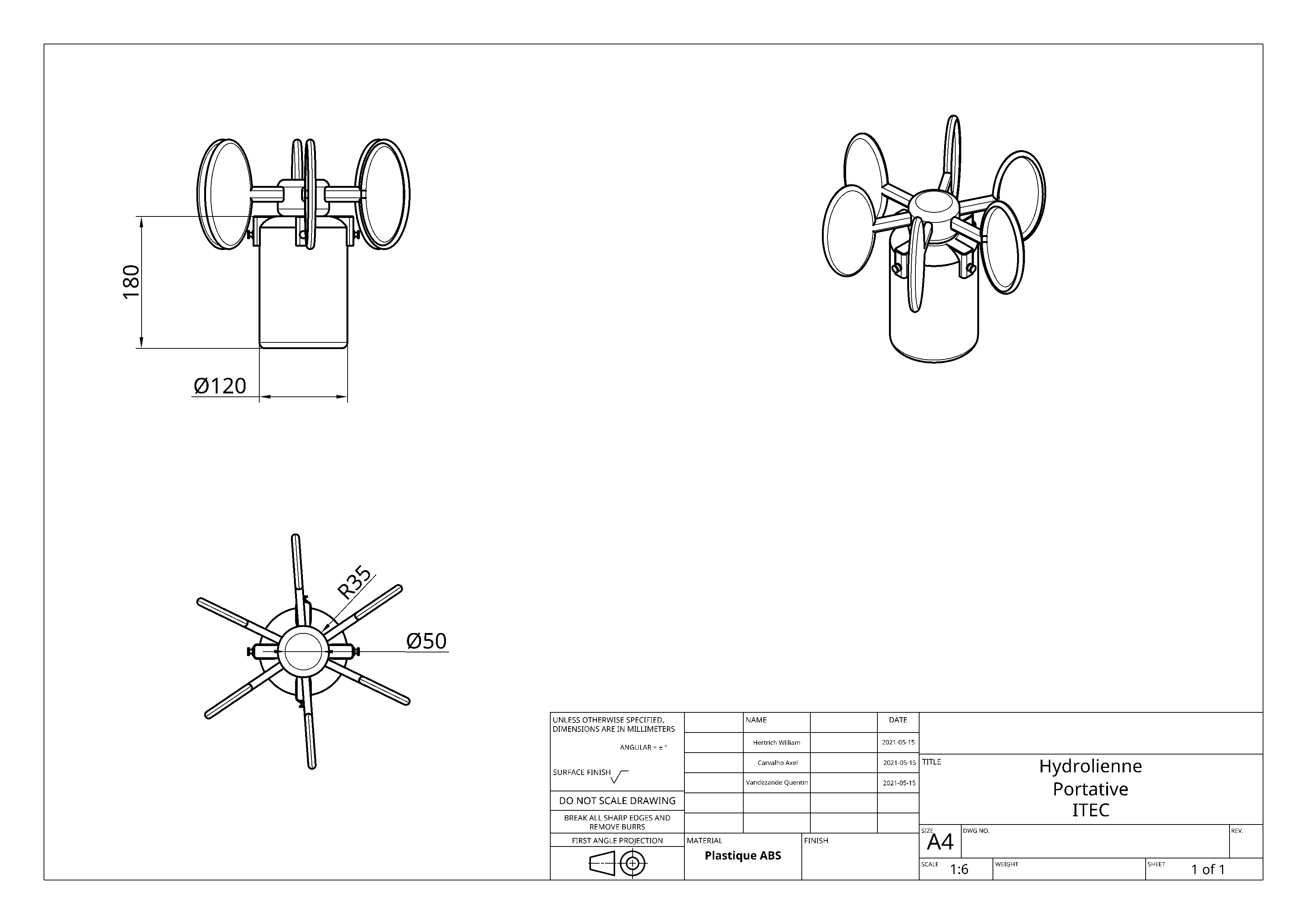

Plan sans échelle

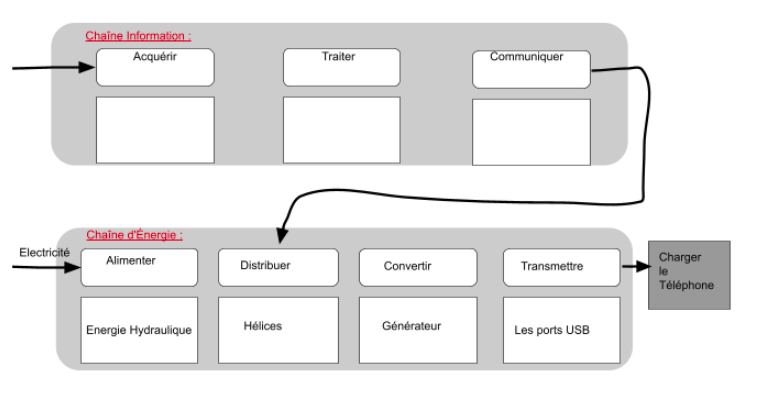

La chaine d'énergie et d'information

la chaine d'information C'est la partie du système automatisé qui capte l'information et qui la traite. On peut découper cette chaîne en plusieurs blocs fonctionnels. Rien le se trouve dans la chaine d'information car aucun code n'est nécessaire pour faire fonctionner notre Hydrolienne

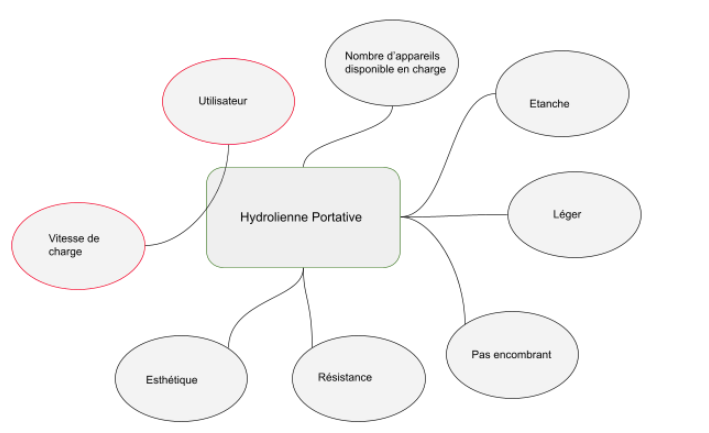

Diagramme en pieuvre

Le diagramme pieuvre est parmi les éléments de l'analyse fonctionnelle d'une stratégie. Dans notre cas Notre stratégie commerciale cherchais a satisfaire un besoin "primaire" pour le consommateur, la vitesse de charge et puis vient les besoins secondaires comme l’esthétique, la résistance du produit, le nombre d'appareils disponibles a la charge
